NMD轉向器的詳細介紹

NMD轉向器的詳細介紹

 產品介紹及特點

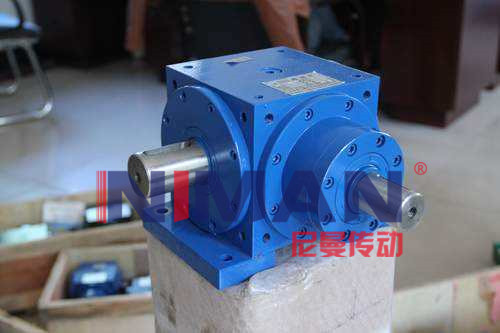

    螺旋齒換向器，其結構特點如下：

    1、箱體形狀為正六面體，能適應不同方位的安裝。

    2、換向器高頻使用壽命長，承載能力大，傳動平穩，噪音低，齒輪線速度可高達40米/秒，傳動效率高達94%-98%。

    3、弧齒圓錐齒輪采用優質碳合金結構鋼，經滲碳淬火熱處理，并經研磨跑合，實現精度較高的硬達面閉式傳動。

    4、HD系列換向器共有七種規格，選型范圍大，輸出軸形式多樣，可滿足多種場合的需要，

    5、可實現減速和增速兩種傳動方式。

    連接形式

    HX輸入、輸出軸伸式連接

    HXA輸入軸伸、輸出軸裝式連接

    HXF帶輸入法蘭、輸出軸伸式連接

    HXAF帶輸入法蘭、輸出軸裝式連接

    應用范圍

    HX系列螺旋齒換向器適用于建材、電力、冶金、食品、飼料、紡織、印染、食品、包裝、造紙、印刷、化工、林業、煙草、建筑、電機、工業機器人等機械產品和裝置中，運用于礦機設備、輸送設備、減速機、節能設備、摩托車、木材，紡織機械、印刷機械、運輸和交通領域、紙張和環保行業、自動生產線等行業。

    優點

    HD系列一級螺旋錐齒輪傳動箱，標準化，多品種， 速比1:1、1.5:1、2:1、2.5:1、3:1、4:1、5:1 全部為實際傳動比。平均效率98%。

    有單軸、雙橫軸、單縱軸、雙縱軸可選。

    螺旋齒可以正反運轉，低速或高速傳動平穩，而且噪聲低，振動小，承受力大。

    當速比不為1：1時，橫軸輸入、縱軸輸出為減速，縱軸輸入、橫軸輸出為增速。
